考点：施工进度计划实施中的检查与分析

实际进度与计划进度比较是施工进度控制的主要环节。

常用的比较方法有：横道图比较法、S曲线比较法和前锋线比较法等。

1.横道图比较法

横道图比较法成为最常用的实际进度与计划进度比较方法。在施工进度计划执行过程中，只需将检查收集的实际进度数据加工整理后直接以横道线形式平行绘制于原计划横道线下方，即可形象直观地反映各项工作的实际进度、计划进度及其偏差情况。

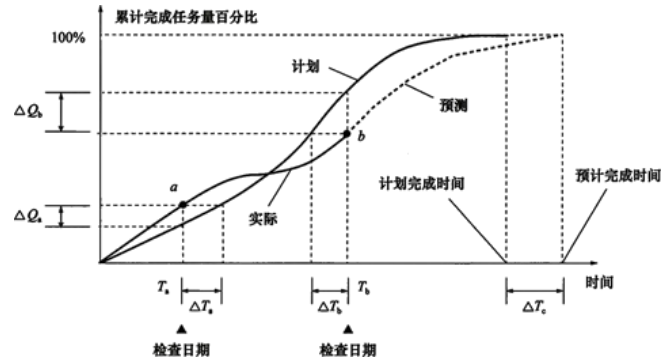

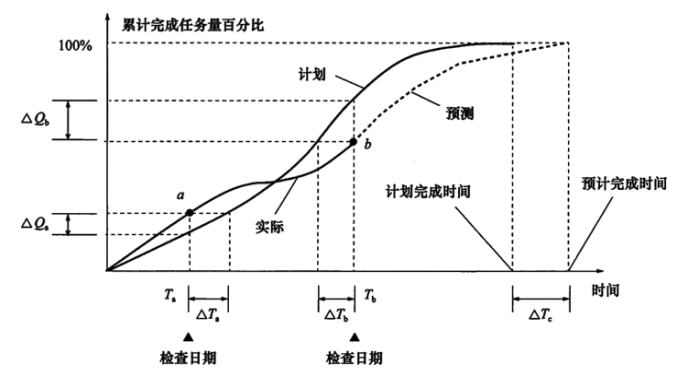

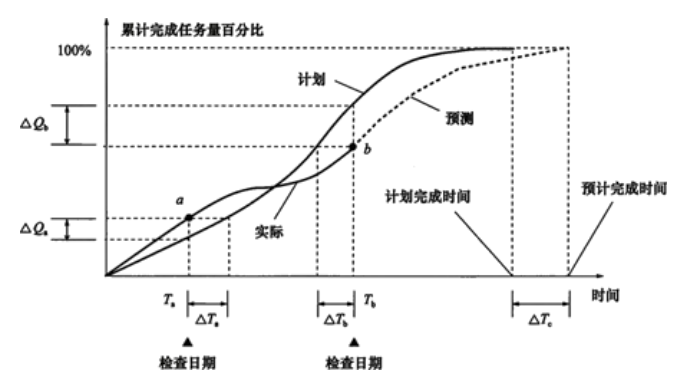

2. S线比较法

S曲线比较法是指以横坐标表示时间，纵坐标表示累计完成工程任务量的实际进度与计划进度比较方法。采用S曲线比较法，可在同一坐标系中表示整个工程在不同时点计划累计任务量、实际累计完成任务量及其偏差情况

(1) 工程实际进展状况

若工程实际进展点落在计划S曲线左侧(a点) ，表明此时实际进度超前。

若工程实际进展点落在计划S曲线右侧(b点) ，表明此时实际进度拖后。

若工程实际进展点正好落在计划S曲线上，则表示此时实际进度与计划进度一致。

(2) 工程实际进度超前或拖后的时间。

在S曲线比较图中可以直接读出实际进度超前或拖后的时间。例如在图3.4-3中，∆Ta 表示该工程在Ta 时刻实际进度超前的时间；∆Tb表示该工程在 Tb 时刻实际进度拖后的时间。(水平方向表示时间)

(3) 工程实际超额完成或拖欠的任务量。在S曲线比较图中也可直接读出实际超额完成或拖欠的任务量。例如在图3.4-3中，∆Qa 表示该工程在Ta时刻超额完成的任务量；∆Qb 表示该工程在Tb时刻实际拖欠的任务量。(垂直方向表示工作量)

(4) 后期工程进度预测。若后期工程仍按原计划速度进行，则可作出后期工程计划S曲线如图3.4-3中虚线所示，从而可依此预计工期拖延∆TC。

3.前锋线比较法

(1) 工作实际进展位置点落在实际进度检查时刻的左侧，表明该工作实际进度拖后，两者之差即为实际进度拖后的时间。

(2) 工作实际进展位置点与实际进度检查时刻重合，表明该工作实际进度与计划进度一致。

(3) 工作实际进展位置点落在实际进度检查时刻的右侧，表明该工作实际进度超前，两者之差即为实际进度超前的时间
