考点：路基地面水排水设置与施工

地面排水设施的作用是拦截影响路基稳定的地面水，并排除到路基范围以外，防止地表水漫流、停积或下渗。一般包括边沟、截水沟、排水沟、跌水与急流槽、蒸发池等工程。

1、边沟

（一）设置

挖方地段和填土高度小于边沟深度的填方地段均应设置边沟。

路堤靠山一侧的坡脚应设置不渗水的边沟。

在平原区和重丘山岭区，边沟应分段设置出水口。

2）施工要求

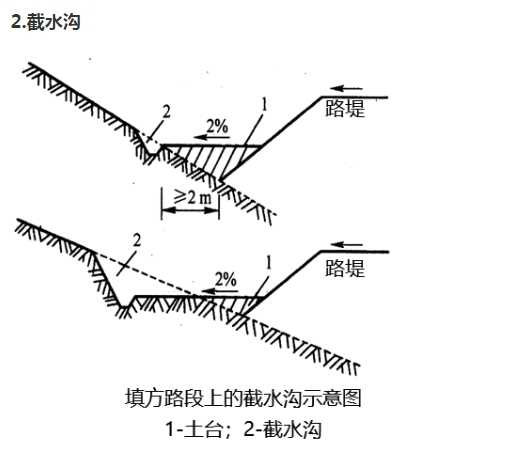

截水沟长度超过500m 时应选择适当的地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口，截水沟必须有牢靠的出水口，必要时须设置排水沟、跌水或急流槽。截水沟的出水口必须与其他排水设施平顺衔接。

截水沟应先行施工，纵坡宜不小于0.3%。不良地质路段、土质松软路段、透水性大或岩石裂隙多的路段的截水沟沟底、沟壁、出水口应进行防渗及加固处理。

3.排水沟

4.急流槽

2）施工要求

（1）基础应嵌入稳固的基面内，底面应按设计要求砌筑抗滑平台或凸榫。对超挖、局部坑洞，应采用相同材料与急流槽同时施工。

（2）浆砌片石砌体应砂浆饱满，砌缝应不大于 40mm，槽底表面应粗糙。

（3）急流槽应分节砌筑，分节长度宜为 5～10m，接头处应采用防水材料填缝。混凝土预制块急流槽，分节长度宜为 2.5～5.0m，接头应采用榫接。

（4）急流槽进水口的喇叭形水簸箕应与排水设施衔接平顺，汇集路面水流的水簸箕底口不得高于接口的路肩表面。

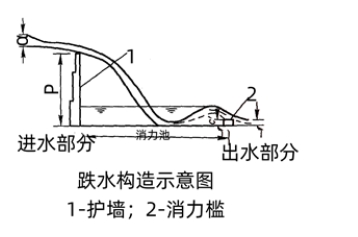

5.跌水

2）施工要求

1）跌水槽施工应符合急流槽的有关规定。

2）无消力池的跌水，其台阶高度应小于 600mm，每个台阶高度与长度之比应与原地面坡度相协调。

3）消力池的基底应采取防渗措施。

6.蒸发池

1）设置

在气候干旱地区或排水困难地段，利用沿线取土坑或专门开挖蒸发池来汇集路界地表水。

2）施工要求

（1）蒸发池与路基之间的距离应满足路基稳定要求。

（2）底面与侧面应采取防渗措施。

（3）池底宜设 0.5% 的横坡，入口处应与排水沟平顺连接。

（4）蒸发池应远离村镇等人口密集区，四周应采用隔离栅进行围护，高度应不低于1.8m，并设置警示牌。
