考点：帷幕灌浆

1）帷幕灌浆施工工艺

主要包括：钻孔、钻孔（裂隙）冲洗、压水试验、灌浆和灌浆的质量检查等。

（1）钻孔

灌浆孔位与设计孔位的偏差不应大于10cm，帷幕灌浆中各类钻孔的孔径应根据地质条件、钻孔深度、钻孔方法、钻孔要求和灌浆方法确定。灌浆孔以较小直径为宜，但终孔孔径不宜小于56mm。

（2）钻孔（裂隙）冲洗

钻孔后，进入冲洗阶段，冲洗工作分为钻孔冲洗和裂隙冲洗。

①钻孔冲洗。将钻杆下到孔底，从钻杆通入压力水进行冲洗，冲洗时流量要大。冲孔一直要进行到回水澄清5～10min才结束。

②裂隙冲洗。裂隙冲洗方法分为单孔冲洗和群孔冲洗两种。一般在岩层比较完整，裂隙比较少的部位，采用单孔冲洗。岩层破碎，节理裂隙比较发育的地层中，适用群孔冲洗。方法有高压压水冲洗、脉动冲洗等。

裂隙冲洗宜采用压力水冲洗，冲洗压力可为灌浆压力的80%，并不大于1MPa。 冲洗时间至回水澄清时止，并不大于20min。

（3）压水试验

压水试验的目的是测定地层的透水特性，为岩基的灌浆施工提供基本技术资料。也是检查灌浆实际效果的主要方法。

压水试验的压力通常为通段灌浆压力的80%，一般不大于1MPa。

3）灌浆方式和灌浆方法

帷幕灌浆应按分序加密的原则进行。

由三排孔组成的帷幕，应先灌注下游排孔，再灌注上游排孔，后灌注中间排孔，每排孔可分为二序。

由两排孔组成的帷幕应先灌注下游排孔，后灌注上游排孔，每排孔可分为二序或三序。

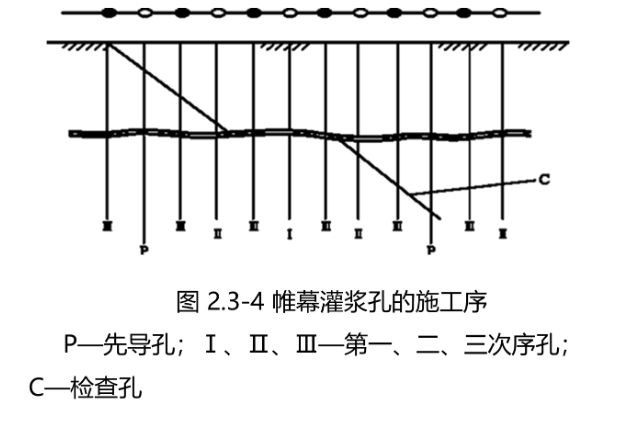

单排孔帷幕应分为三序灌浆，如图2.3-4 所示。



【例题】根据《水工建筑物水泥灌浆施工技术规范》DL/T5148-2001，下图所示的帷幕灌浆工程中，灌浆施工顺序应为（　　）。

A．1→2→3

B．1→3→2

C．3→2→1

D．3→1→2

答案：D
解析：由三排孔组成的帷幕，应先灌注下游排孔，再灌注上游排孔，后灌注中间排孔。

4）灌浆压力和浆液变换

（1）灌浆压力

灌浆压力宜通过灌浆试验确定，也可通过公式计算或根据经验先行拟定，而后在灌浆施工过程中调整确定。

普通水泥浆液水胶比可采用5、3、2、1、0.7、0.5六级，细水泥浆液水胶比可采用3、2、1、0.5四级，灌注时由稀至浓逐级变换。

5）灌浆结束标准和封孔方法

各灌浆段灌浆的结束条件应根据地层和地下水条件、浆液性能、灌浆压力、浆液注入量和灌浆段长度等综合确定。应符合下列原则：

（1）当灌浆段在最大设计压力下，注入率不大于 1L/min后，继续灌注30min，可结束灌浆。

（2）当地质条件复杂、地下水流速大、注入量较大、灌浆压力较低时，持续灌注的时间应适当延长。

6）特殊情况处理

灌浆段注入量大而难以结束时，应首先结合地勘或先导孔资料查明原因，根据具体情况，可选用下列措施处理：

（1）低压，浓浆，限流，限量，间歇灌浆。

（2）灌注速凝浆液。

（3）灌注混合浆液或膏状浆液。

7）质量检查

帷幕灌浆检查孔数量可按灌浆孔数的一定比例确定。单排孔帷幕时，检查孔数量可为灌浆孔总数的10%左右，多排孔帷幕时，检查孔的数量可按主排孔数10%左右。

帷幕灌浆的检查孔压水试验应在该部位灌浆结束14d 后进行，检查孔应自上而下分段钻进，分段阻塞，分段压水试验，宜采用单点法。
